Werkwijze / workflow

De workflow voor het maken van een QIC is:

INVOER

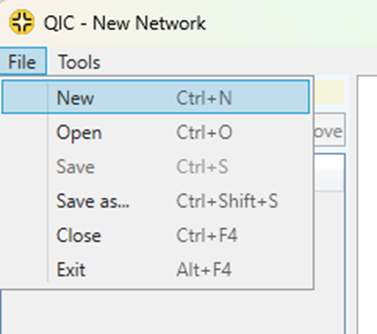

• Maak een nieuw QIC-project aan:

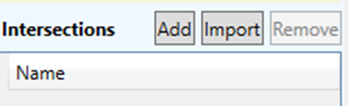

• Importeer vervolgens een TLCGen kruispunt of maak een nieuw kruispunt aan:

• Als je een TLCGen kruispunt importeert wordt een vormgeving aangemaakt (design) en hier worden de signaalgroepen, conflictmatrix, aantal rijstroken, groen- en geeltijden en de maximum groentijd perioden opgenomen.
• Indien je geen TLCGen kruispunt importeert kan je de gegevens zelf toevoegen:
  • Voeg met de knop Add een kruispunt (intersection) toe en daarna wederom met de knop Add een vorngeving (design)

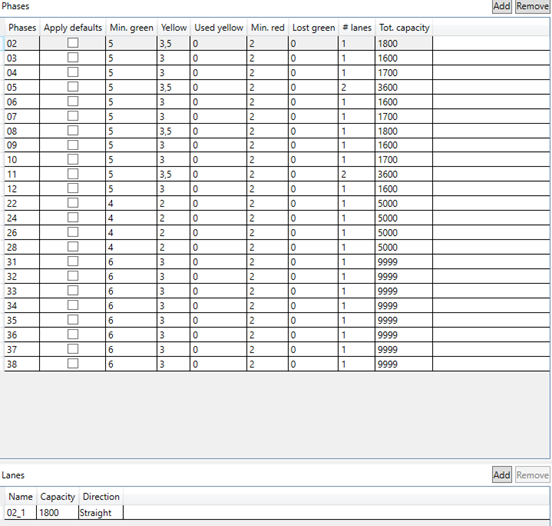

  • Voeg vervolgens de signaalgroepen (Phases) toe en de signaalgroepgegevens.

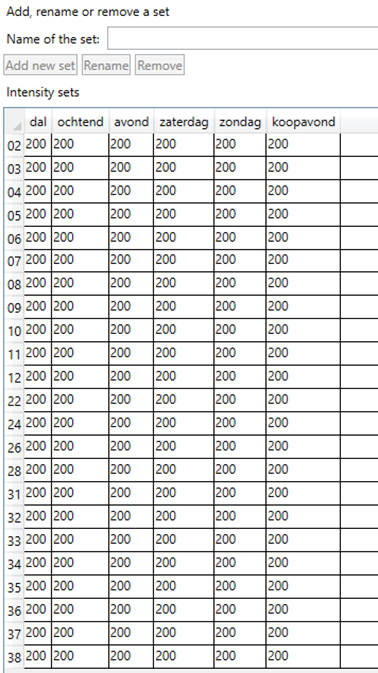

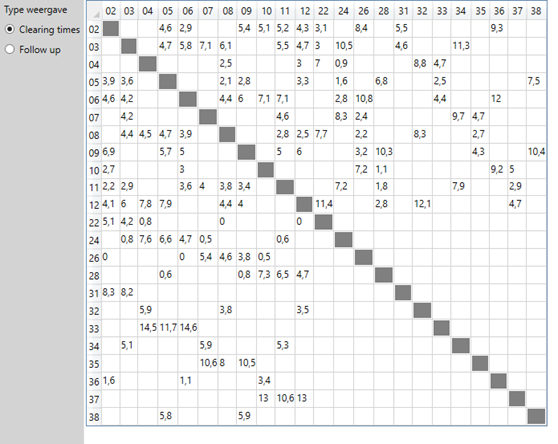

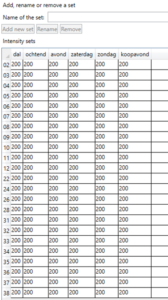

  • Gevolgd door de ontruimingstijden (Intergreen times) en intensiteiten (Intensity sets). De ontruimingstijden zijn in seconden. De intensiteiten in pae/u.


  • Indien er interne koppelingen zijn (bijvoorbeeld fc02 –> fc62) dan heb je de mogelijkheid om deze toe te voegen in het menu Intergreen times bij de radio-button Follow up. De tijden zijn wederom in seconde.

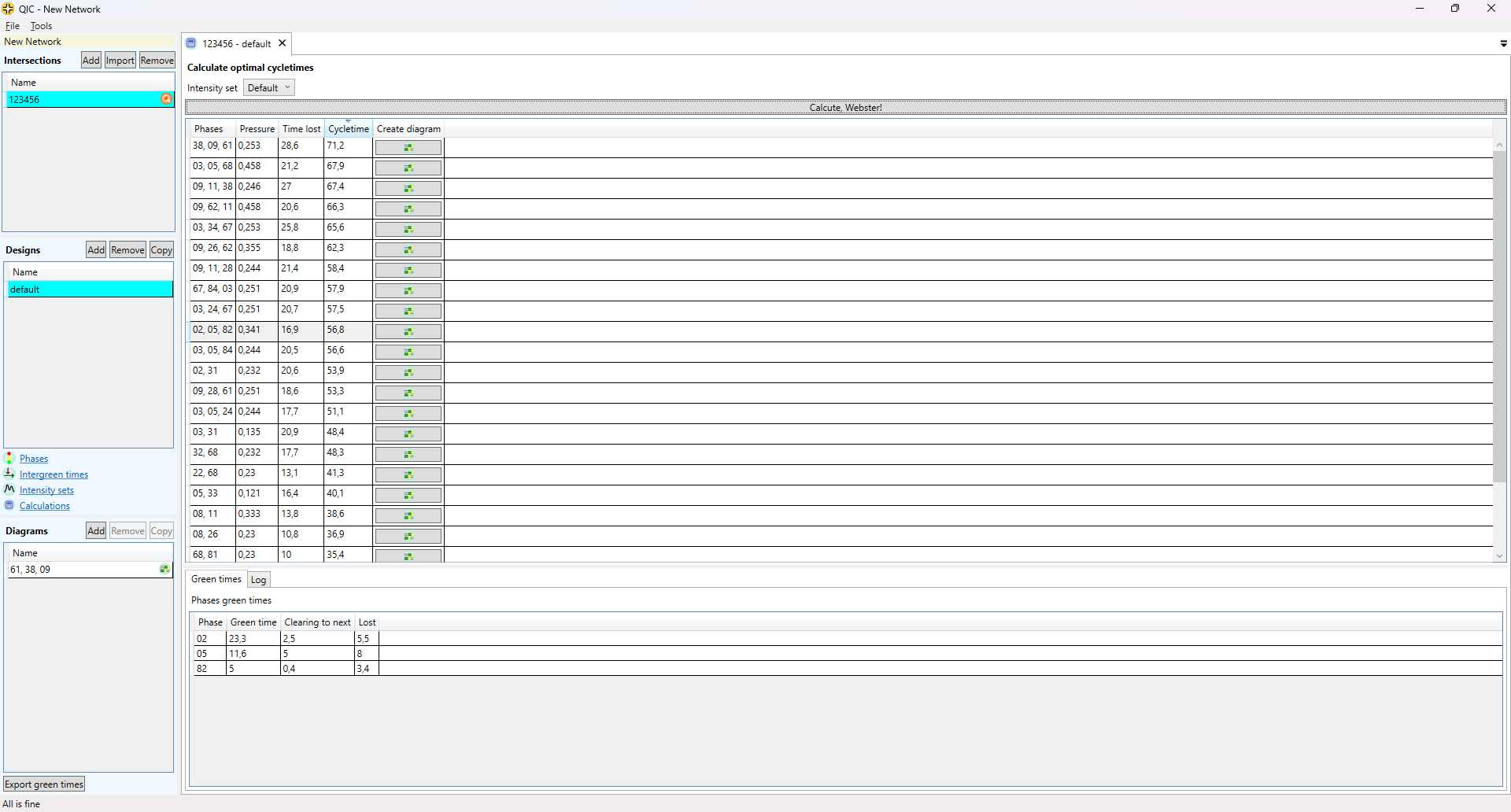

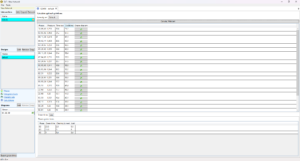

  • Als laatste druk je op de knop Calculations en voer je per intensiteits set de berekeningen uit. Je kan vervolgens een fasediagram aanmaken voor de door jouw gekozen conflictgroep. In dit fasediagram zijn de maatgevende richtingen reeds ingevuld.


FASEDIAGRAM

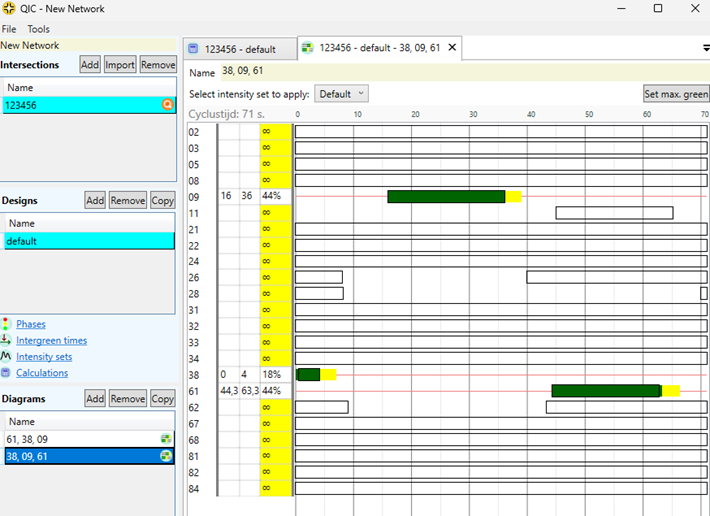

• Het fasediagram is als volgt opgebouwd:

  Hierin is bovenin de cyclustijd weergegeven en de zwarte balken geven aan welke realisatie ruimte een richting heeft op basis van de ontruimingstijden.
• Groenfase invullen:
  – dubbelklik op de beschikbare realisatieruimte om een groenfase te plaatsen met minimale groentijd.
  – Dubbelklik op de groenfase om deze uit te vullen in de beschikbare realisatieruimte.
  – Het is mogelijk om extra groenfases op de te nemen in het fasediagram
• Groenfases aanpassen:
  – verschuiven fase: na het vastklikken met de muis op de groenfase kan je de groenfase verschuiven.
  – Groentijd verkorten / verlengen: na het vastklikken met de muis op het einde of begin van de groenfase kan je deze verkorten/verlengen.
  – Verwijderen groenfase: rechter-muisknop op de fase en kies voor remove.
• Cyclustijd aanpassen:
  – Cyclus verplaatsen: vastklikken met de muis +shift op de balk van de cyclustijd en vervolgens naar links of rechts slepen.
  – Aanpassen cyclustijd: vastklikken muis op de balk van de cyclustijd en vervolgens naar links (inkorten) of naar rechts (vergroten) slepen


• Om snel goede maximumgroentijden voor een va-programma te bepalen kan met de knop ‘Set max. green’ kiezen en worden alle groenfasen ingekort tot net precies de ingestelde max. belasting. Je kan deze grens instellen via het menu: Tool > Network settings. De ingestelde minumgroentijd wordt gerespecteerd.
