YAVV

Bekijken en analyseren van logging data is essentieel voor het evalueren van de werking van een verkeersregeling. YAVV is hierin behulpzaam: het is een viewer voor het VLOG 3.0.x logging formaat. YAVV staat dan ook voor: Yet Another VLOG Viewer. VLOG 3 is een protocol voor het loggen van verkeersregelkundige data, dat wordt beheerd door Vialis B.V. CodingConnected heeft een licentie om te mogen werken met dit protocol.

Functionaliteit van YAVV nu ook als centrale!

De functionaliteit die u kent van YAVV is nu ook beschikbaar als centrale. YAVC is de iVRI Centrale van CodingConnected. Vraag nu de live demo aan!

Nieuw: uitgebreide verkeerskundige analyse in YAVV

Middels een extra module kan YAVV worden gebruikt voor het uitvoeren van diverse verkeerskundige analyses. Waaronder: check werking gelijkstarten, rijtijden OV en groen zonder reden. Meer informatie.

Community vs. pro versie

YAVV wordt aangeboden in twee varianten:

  • de “Community Edition” – deze stelt CodingConnected op aanvraag gratis ter beschikking; de Community versie is bedoeld voor niet-commercieel gebruik van YAVV, bijvoorbeeld voor onderzoeks doeleinden
  • de pro versie – een betaalde versie voor professioneel gebruik

De community versie is volledig functioneel, maar kent een aantal beperkingen. De verschillen zijn hieronder weergegeven:

VersieCommunityProfessional
PrijsGratis (op aanvraag)Enkele licentie (1 jaar): €600
Domein licentie: Neem contact op
Visualiseren VLOG 3.0.x data
Automatisch uitlezen VLOG configuratie
Weergeven DSI data in de fasenlog
Visualiseren timings (TTG/TTR) in de fasenlog
Opslag instellingen
Weergeven inhoud timings en multivalente IO in de fasenlogEerste 10 berichten
Weergeven actuele module in de fasenlogAlleen obv. ML/MLxObv. ML/MLx, of instelbare uitgangen
Weergeven DSI berichten op kaartEerste 5 berichten
Weergeven ruwe analyse events in lijst, klik tbv. navigeren naar event in fasenlogEerste 5 berichten
Analyseren VLOG dataVaste instellingenEigen instellingen
Weergave WPS/GPSWPS indicatie in tijdlijnWPS/GPS met details in fasenlog
Uitgebreide opties in de fasenlog, waaronder: zoom, ordenen elementen, drag&drop, verbergen elementen, visualiseren accuraatheid voorspellingen, weergave alternatieve realisaties, etc.
Plaatsen en bewerken van popups in de fasenlog
Uitgebreide analyse mogelijkheden (meer analyses, weergave grafieken)
Filteren detectie data & analyse obv gefilterde data
Export van analyse data en export van lijst met events uit de fasenlog
Interne bestandsverkenner
Openen meerdere vensters boven/naast elkaar
Popup met de mededeling "Hartelijk dank voor uw interesse in YAVV"

Beta fase

YAVV is momenteel nog bèta software. Dit houdt in dat de applicatie nog in ontwikkeling is, en er steeds nieuwe functionaliteiten worden toegevoegd.

De volgende elementen worden de komende tijd nog ontwikkeld:

  • Zoeken naar bepaalde situaties in de tijd (pro)
  • Export van nieuwe VLOG data met daarin alleen een selectie van items en/of een selectie in de tijd (pro)
  • Verdere uitbreiding analyse mogelijkheden
  • Visualisatie wachten zonder reden in de fasenlog
  • Toevoegen mogelijkheid voor applicatie instellingen; instellen kleuren, etc.

Functionaliteit

Hieronder volgt een meer gedetailleerd overzicht van de kernmerken en functionaliteiten van YAVV:

  • Openen en weergeven van VLOG 3.0.x logging data (in ASCII of binair formaat). Aanvullende informatie, zoals start, einde en duur van een staat, wordt met tooltips weergegeven.
  • Automatisch uitlezen van namen van elementen: in VLOG 3.0.x data is de configuratie doorgaans opgenomen in de data stroom. De applicatie zoekt naar deze data en verwerkt die automatisch. De resulterende VLOG configuratie kan ook worden bekekenen bewerkt binnen YAVV.
  • Weergave van ‘signal group timings’, ofwel TTG/TTR data: middels weergave van driehoekjes worden in de data opgenomen voorspellingen gevisualiseerd. Met tooltips kan de inhoud van de betreffende berichten worden bekeken.
  • Weergave van “multivalente” in- en uitgangen. In tooltips wordt de waarde van het element weergegeven.
  • Middels een druk op de knop kan voor fasen en uitgangen worden geschakeld tussen weergave van werkelijke (WUS) of gewenste uitsturing (GUS), of beide. De data wordt compact bij elkaar weergegeven.
  • Uitlezen van analyse data: intensiteiten, roodrijders, vroegstarters, wachttijd eerstwachtende
  • Weergave van analyse data in tabel vorm

Onderstaande functionaliteiten zijn alleen in de professional versie beschikbaar:

  • Filtering van detectie data: wegfilteren van detector meldingen met een storing, van zeer korte meldingen en zeer korte hiaaten, en filteren op basis van detectie volgorde
  • Analyseren op basis van gefilterde data
  • Analyse van diep geelrijders, cyclustijden, capaciteit en groenbenutting
  • Weergave van analyse data in een grafiek of als lijst met ruwe data items
  • Snel en efficient zoeken in de data: dubbelklik op een item in de lijst met ruwe data om daar in de fasenlog naar toe te manouvreren
  • Verslepen van data elementen direct in de viewer (drag & drop)
  • Kiezen en ordenen van elementen in een popup venster
  • Verticaal en horizontaal zoomen
  • Export van data naar csv of naar Excel
  • Multi-venster: openen van meerdere faselog vensters boven of naast elkaar
  • Weergave DSI berichten in een lijst en op kaart



Uitgebreide analyse module

Middels een extra module kan de analyse functionaliteit van YAVV worden uitgebreid en de VLOG data uitgebreider verkeerskundig worden geanalyseerd. De uitgebreide analyse module is in ontwikkeling en wordt continu uitgebreid met aanvullende analyses – ook op verzoek! De volgende analyses zijn inmiddels beschikbaar:

  • Check werking gelijkstarten, optioneel rekening houdend met een waitsignaal
  • Check werking nalopen startgroen, optioneel rekening houdend met een waitsignaal
  • Check werking nalopen eindegroen
  • Meten duur DSI inmelding tot startgroen
  • Duur groentijd, al dan niet alleen primair
  • Groen zonder activiteit op de koplus
  • Overzicht duur en type detectie storing

De komende tijd staan de volgende analyses op de planning om te worden toegevoegd:

  • Meten tijdsduur DSI inmelding tot DSI uitmelding
  • Check juiste aansturing wachttijdvoorspellers
  • Check juiste aansturing rateltikkers
  • Wachten zonder reden
  • Rijden op verkeerde lantaarn
  • Ideeën van uw kant?

Heeft u interesse in de uitgebreide analyse module? Neem contact op!

Screenshots

Screenshots van de huidige versie van YAVV:

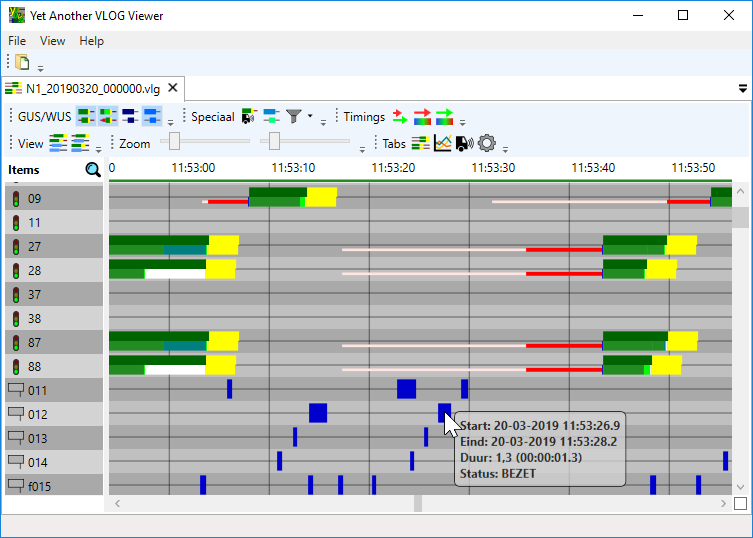

Fasenlog

Weergave van signaalgroepen (GUS) en detectoren

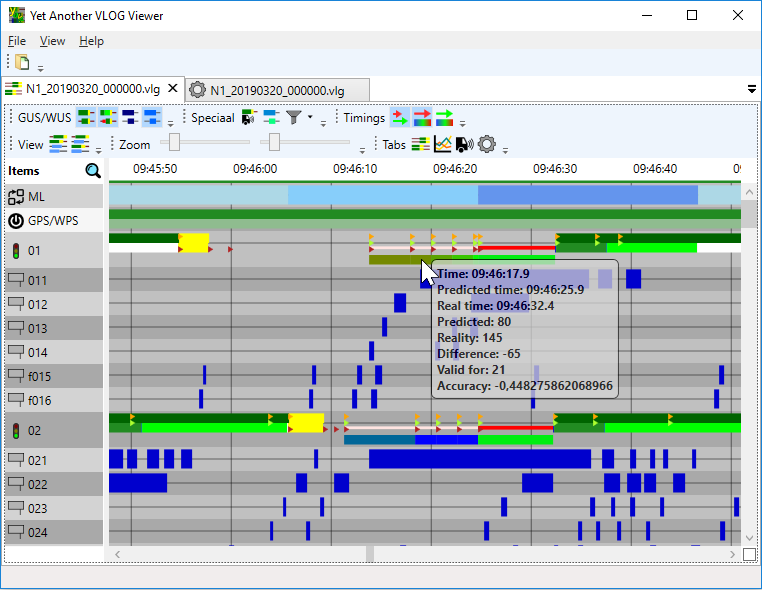

Accuraatheid timings

Weergave van signaalgroepen (GUS, WUS en timings) met detectie, en een indicatie van de accuraatheid van de voorspelde resterende roodtijd

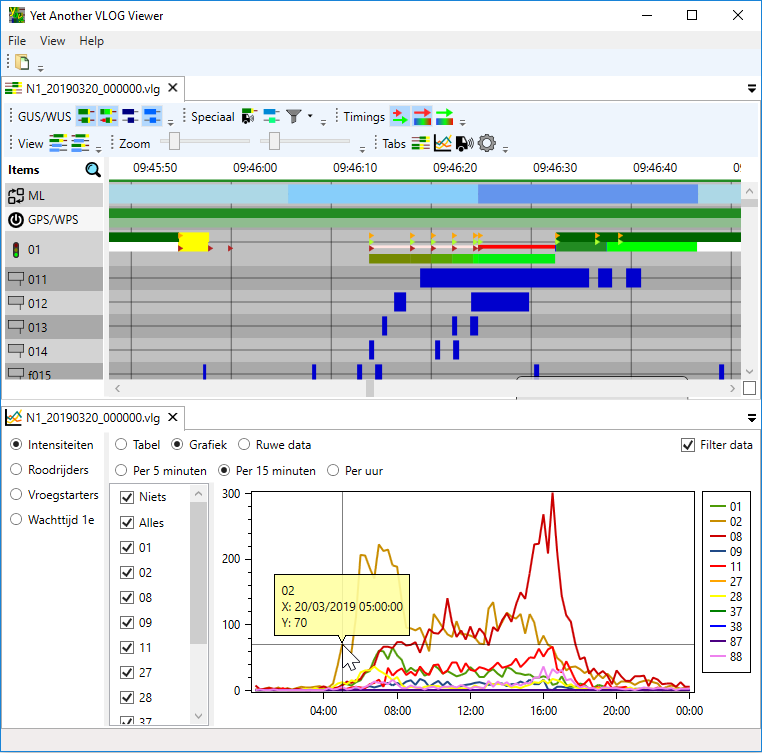

Multi venster omgeving

Multi venster: fasenlog en analyse venster (of twee of meer bestanden) gelijktijdig weergeven

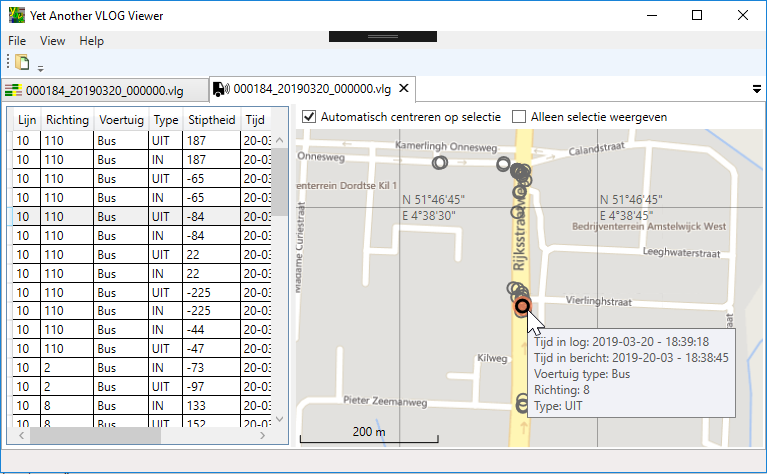

DSI meldingen op kaart

Visualisatie DSI meldingen op kaart

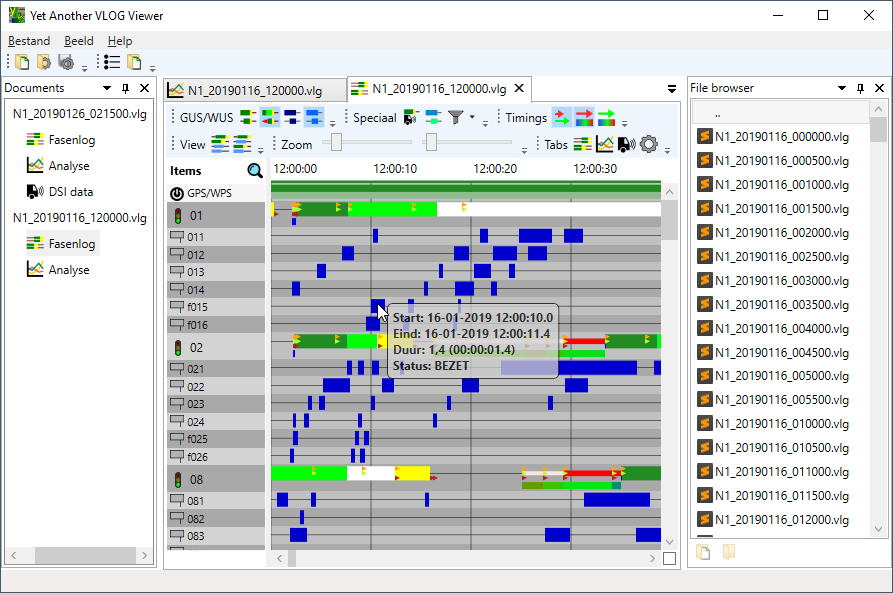

Interne bestandsverkenner

Interne bestandsverkenner: razensnel door data navigeren
