Quick Intersection Calculator

Met gebruik van applicatie Quick Intersection Calculator (ofwel: QIC, spreek uit “kwik”) kunnen vlug en eenvoudig kruispuntberekeningen worden uitgevoerd. Zo kan snel inzicht worden verkregen in de kruispuntbelasting, optimale cyclustijd, en benodigde groentijden.

De functionaliteit in een notendop:

• Invoer mogelijk voor meerdere kruispunten
  • Optie voor import van data vanuit een TLCGen bestand
• Per kruispunt aanmaken van een of meer vormgevingsvarianten, met per variant:
  • Signaalgroepen met instellingen
  • Ontruimingstijden en nalooptijden (momenteel: enkel einde groen)
  • Intensiteiten sets

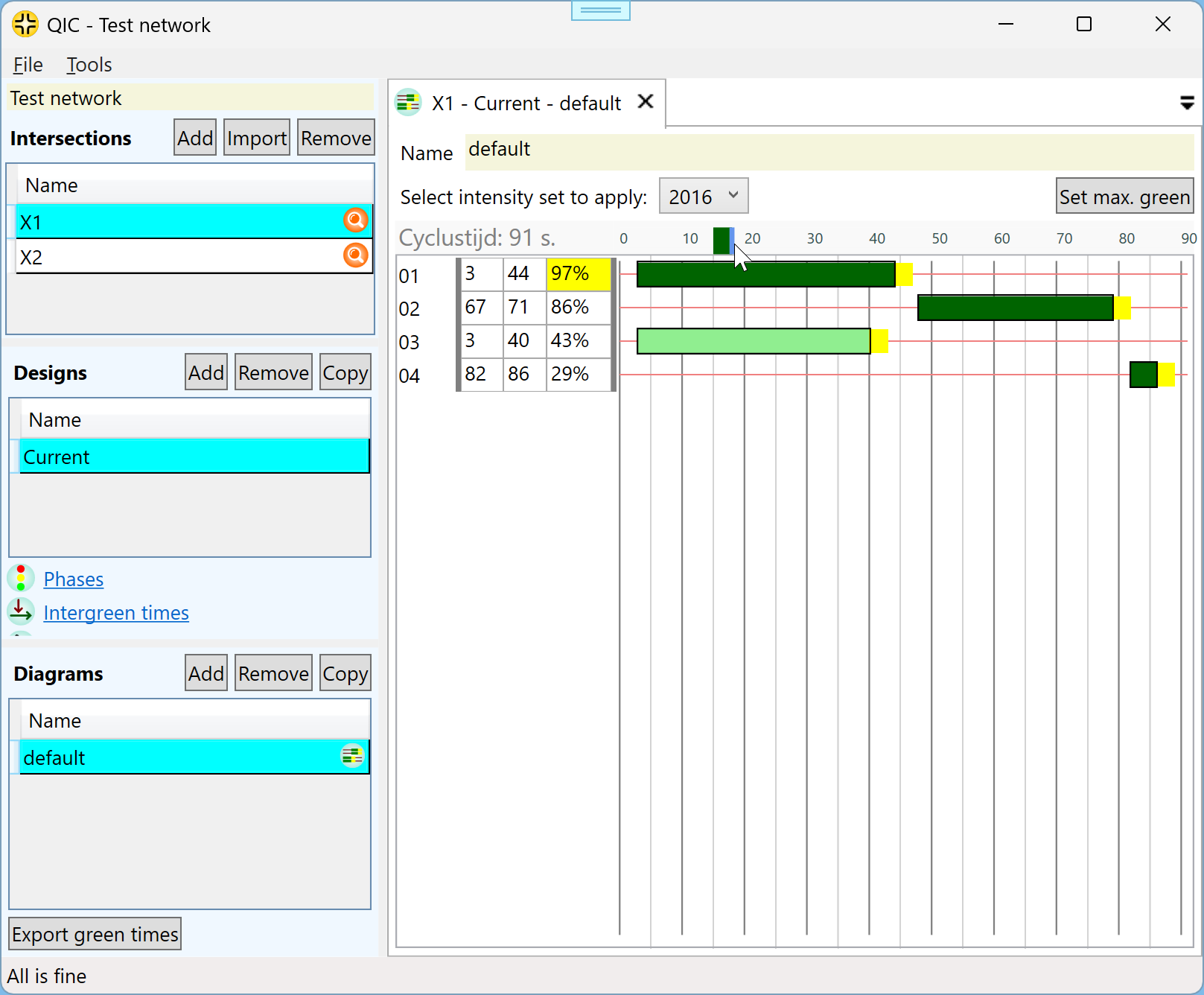

  • Realisatie diagrammen
• Na invoeren van fasen (incl. capaciteit), ontruimingstijden en intensiteiten kan de optimale cyclustijd voor een gegeven set intensiteiten worden berekend, gebaseerd op de formule van Webster (1958).
• Voor de gewenste doorgerekende conflictgroep kan een realisatie diagram worden toegevoegd waarbij de signaalgroepen uit de conflictgroep al worden ingevuld.
• Bewerken realisatie diagram:
  • Toevoegen en verwijderen van arbitrair aantal realisaties
  • Bewerken start/einde realisatie en verschuiven realisatie met de muis
  • Oprekken, verkleinen van de cyclustijd, verschuiven van het complete diagram
  • Live bijgewerkte indicatie van de belastinggraad
• Bewerken netwerk instellingen zoals default tijden, gewenste maximale belastinggraad, en instellen van de variablen uit de formule van Webster
• QIC heeft een multivenster omgeving, waarbij meerdere vensters tegelijk kunnen worden geopend, en naar wens worden geplaceerd
• Let op cq. bekende TODO’s (geen planning bekend):
  • De huidige implementatie heeft nog geen live communicatie tussen vensters. Dat betekent, dat wijzigingen in bv. de intensiteiten of capaciteiten, niet automatisch zorgen voor verversen van bv. een realisatie diagram.
  • De applicatie houdt geen wijzigingen bij; geen undo dus, maar vooral, bij afsluiten wordt niet gevraagd of wijzigingen moeten worden opgeslagen
  • Het werkt momenteel uitsluitend op basis van ontruimingstijden
  • Qua synchronisaties is er enkel de optie voor werken met nalooptijden (wat zorgt voor doorzetten van ontruimingstijden van voedende naar naloop richting, met optellen/aftrekken van de betreffende nalooptijd)

QIC wordt gratis ter beschikking gesteld. De tool is ooit (in 2016) opgebouwd om te kunnen experimenteren met fasenvolgordes en realisatie diagrammen, en in 2025 afgestoft en opgepoetst. QIC wordt geleverd zonder enige vorm van support, behoudens deze website. Gebruik van de applicatie is voor eigen risico, lees vooraf de EULA (gebruikersovereenkomst). Meldingen over eventuele fouten in de applicatie zijn welkom.

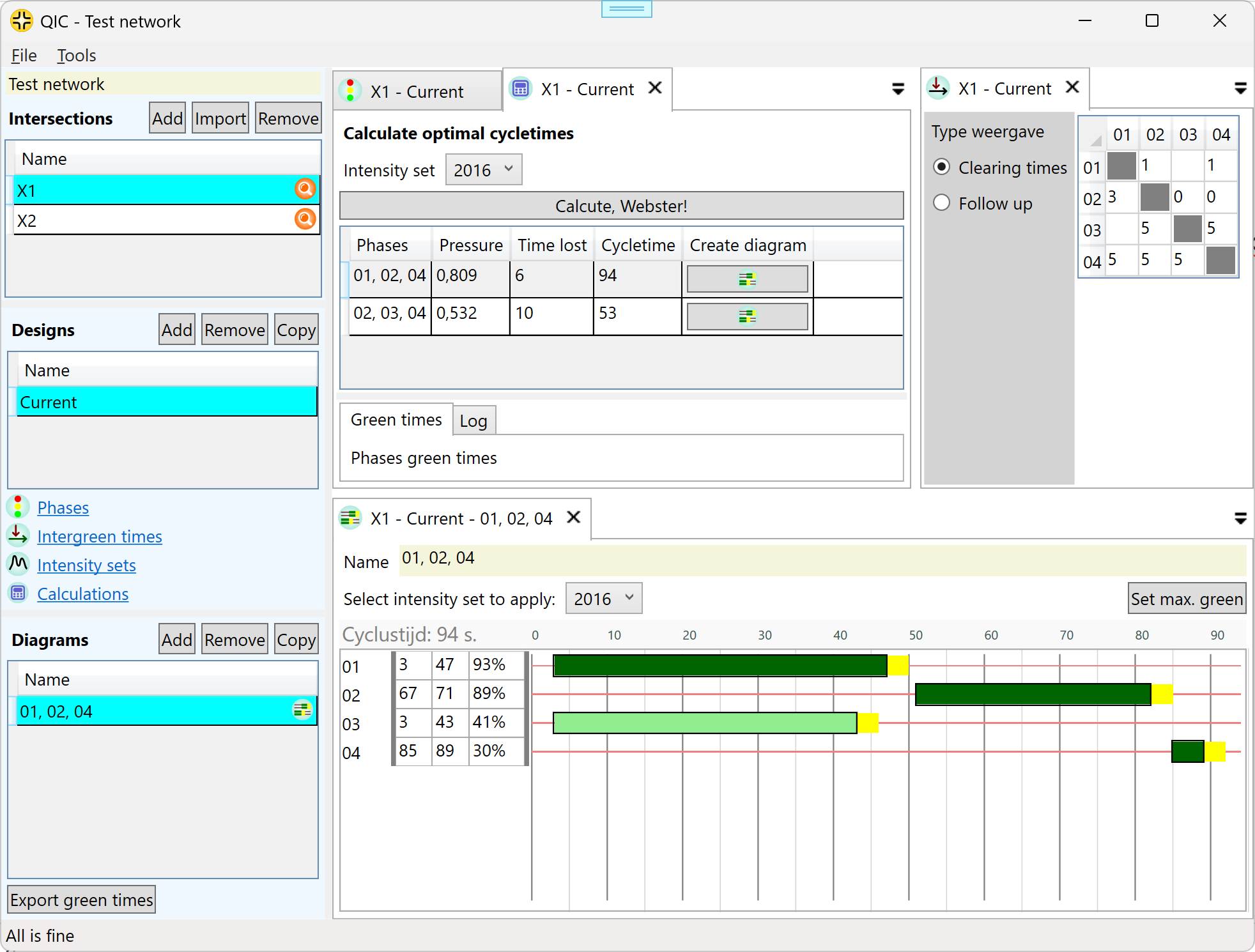

Hieronder een screenshot van QIC, met meerdere geopende vensters die naast elkaar zijn geplaatst. Links in beeld wordt een selectie gemaakt, waarvoor venster kunnen worden geopend (dus van een bepaalde kruising, en bepaalde vormgevingsvariant). Geopende vensters kunnen horen bij verschillende kruispunten en/of vormgevingsvarianten.
